99元65W超值,首款內置中國芯氮化鎵快充深度拆解!

發布日期:2020-05-14 17:22:04 文章來源:

2020年迎來了氮化鎵快充的大爆發,目前已經開始滲透到手機和筆記本等電子設備的配件市場,并且市場容量增長迅速。據了解,目前華為、小米、三星、OPPO、努比亞、魅族等主流手機品牌已經陸續入局,此外各大主流電商及電源廠也紛紛摩拳擦掌,已有17家電商品牌推出了數十款氮化鎵快充產品。

4月10日,知名電商品牌ROCK洛克最新發布了一款65W 2C1A氮化鎵快充充電器,該款產品采用折疊插腳設計,具備輸出接口豐富、支持協議多、電壓檔位齊全、高功率密度等特點,很適合輕薄筆記本使用。

最值得一提的是,該充電器是首款內置中國芯的氮化鎵快充產品,此前已經為大家分享了這款產品的詳細評測,下面就繼續帶來ROCK洛克65W 2C1A氮化鎵快充充電器的詳細拆解。

一、洛克65W氮化鎵充電器外觀


包裝盒正面印有ROCK品牌、充電器和數據線外觀圖、并印有相關參數標識。


包裝盒背面背景是充電器實際使用場景圖,并印有產品的相關參數信息。


打開包裝,充電器放置在塑料盒凹槽里進行固定保護。

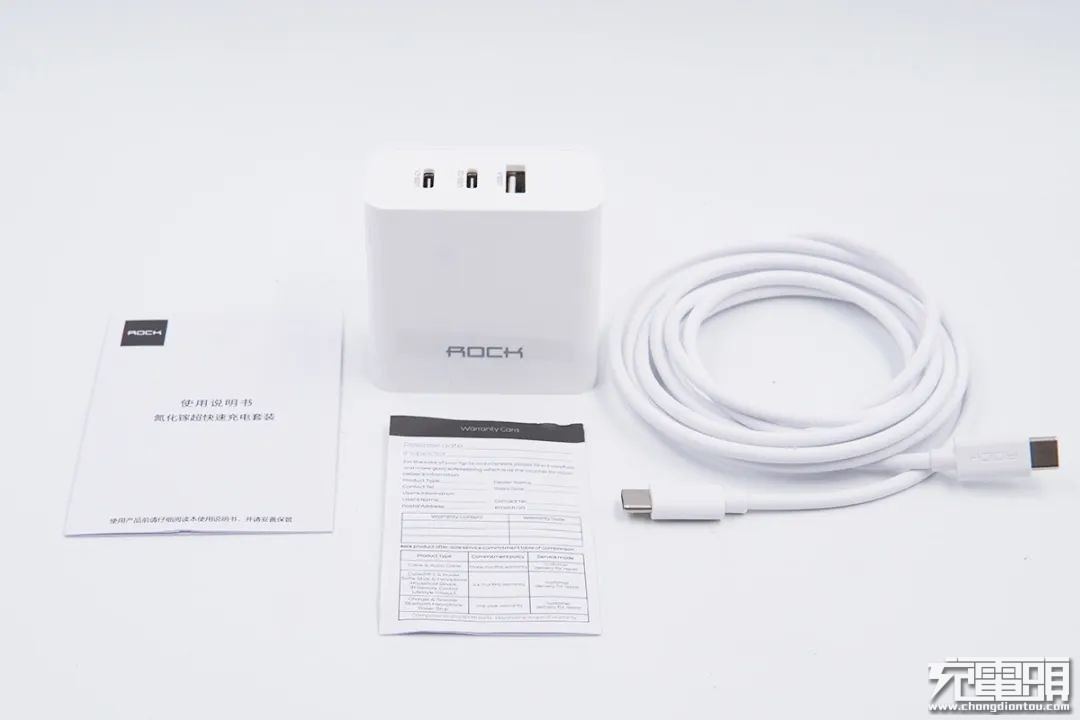

包裝內含充電器、CC數據線、使用說明書和保修卡。


USB-C to C 3A數據線型號為RCB0778,線纜通體白色且長2米,最大電力傳輸能力為20V3A。


線纜使用TPE材質,整體光滑無毛刺。


使用ChargerLAB POWER-Z KM001C檢測發現這根數據線沒有E-Marker信息。僅支持20V 3A,最大60W充電功率。值得一提的是,ROCK 65W 2C1A氮化鎵快充分為單機版和帶線套裝版,套裝版帶有這條充電線纜。


充電器采用PC阻燃材質白色外殼,表面亮面烤漆處理,側身弧面過渡,整體潔白光滑,使用方便。


機身正面印有ROCK品牌,設計簡約。


背面標注充電器參數信息

型號:RH-PD65W

輸入:100-240V~50/60HZ 1.5A

輸出:

USB-C1:3.3-11V/3A、5V3A、9V3A、12V3A、15V3A、20V3.25A Max

USB-C2:3.3-11V/2.7A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A Max

USB-A:4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A Max

USB-C1+USB-C2:45W+18W(63W)

USB-C1+USB-A:45W+18W(63W)

USB-C2+USB-A:5V3A

USB-C1+USB-C2+USB-A:45W+15W(60W)

制造商:東莞市瑞亨電子科技有限公司

監制:深圳市仁清卓越科技有限公司

產品已經通過了CCC認證,證書編號:2020160907180811。


輸入端使用可折疊國標插腳,平時不用時可收起攜帶也方便,且不會(huì )刮傷包里的其它電子產品。


另一端則配備2C1A三個輸出接口,接口旁都印有標識幫助區別。和蘋果61W充電器大小比較,洛克這款氮化鎵充電器要小得多,體積優勢明顯。


厚度比一元硬幣直徑大一點。


凈重約為122g。


使用ChargerLAB POWER-Z KT001檢測USB-C1口的輸出協議,顯示支持Apple 2.4A、Samsung 5V/2A、DCP協議,以及QC2.0/3.0、AFC、FCP、SCP多個快充協議。


其PDO報文顯示USB-C1接口還支持USB PD3.0快充標準,具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位,以及3.3-21V/3A一組PPS電壓檔位。


同樣的,USB-C2口也支持Apple 2.4A、Samsung 5V/2A、DCP協議,以及QC2.0/3.0、AFC、FCP、SCP多個快充協議。

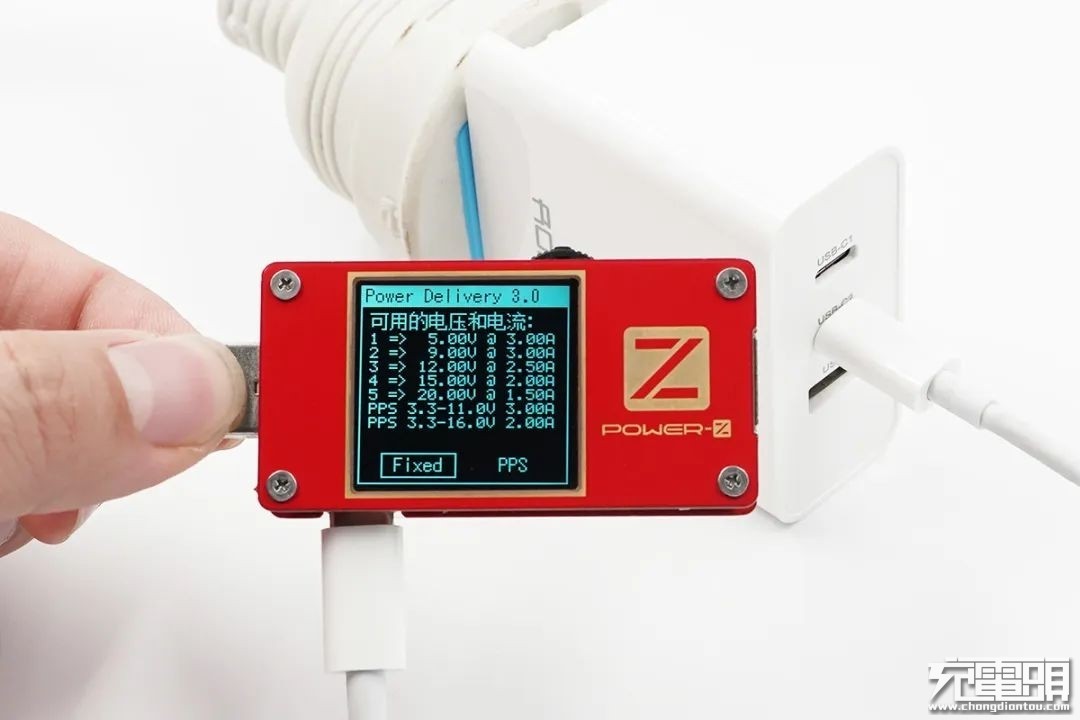

PDO報文顯示USB-C2接口也支持USB PD3.0快充標準,具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位,以及3.3-11V/3A和3.3-16V/2A兩組PPS電壓檔位。


最后檢測發現USB-A口也支持Apple 2.4A、Samsung 5V/2A、DCP協議,以及QC2.0/3.0、AFC、FCP、SCP多個快充協議。

二、洛克65W氮化鎵充電器拆解

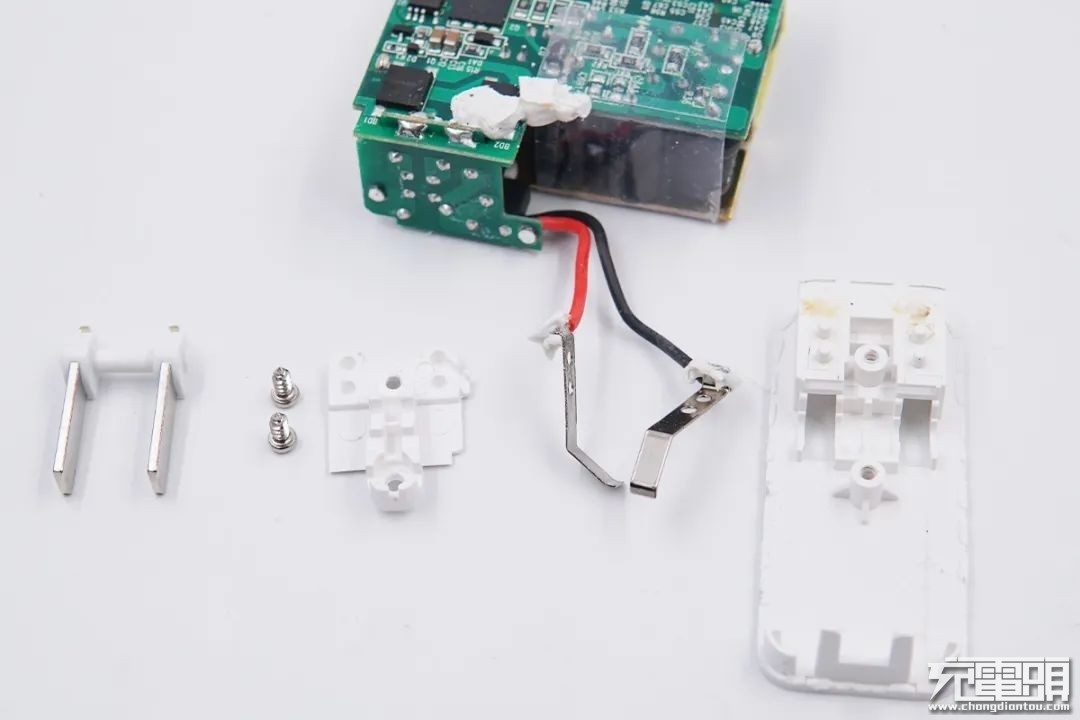

將輸入端外殼拆開取出PCB板,板子背面貼有兩塊黑色導熱墊。


紅黑導線一端和金屬彈片焊接并打膠固定,另一端和小PCB板焊接,旁邊有一塊透明塑料片隔離絕緣。


去掉次級側導熱墊,PCB板背面一覽。


英諾賽科 INN650D02 “InnoGaN”開關管,耐壓650V,導阻低至0.2Ω,符合JEDEC標準的工業應用要求。INN650D02 “InnoGaN”開關管高頻特性好,且導通電阻小,適合高頻高效的開關電源應用,采用DFN8*8封裝,具備超低熱阻,應用端不需要輔助散熱措施,適合高功率密度的開關電源應用。

英諾賽科透露,INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝,也是目前市面上最先量產的先進制程氮化鎵功率器件,標志著這項技術在快充領域的大規模商用。

24.png?

英諾賽科 INN650D02 詳細資料。


主控芯片為ON安森美NCP1342,這是一顆高頻初級PWM控制器,內置主動X(jué)2電容放電和多重完善的保護功能。


安森美NCP1342詳細資料。

了解到,采用安森美NCP1342控制器的電源產品還有SlimQ 65W氮化鎵USB PD快充充電器、愛否開物1A2C 65W PD氮化鎵充電器;同時,安森美的其他系列控制器還被蘋果87W充電器、蘋果61W充電器、蘋果29W充電器、iPhone 11 原裝5W充電器、小米65W USB-C電源適配器、三星15W原裝快充充電器等數十款產品廣泛采用。


安森美 FAN3111 柵極驅動器,用于驅動“InnoGaN”開關管。


安森美 FAN3111 詳細資料。


來自深圳市沃爾德實業有限公司的整流器橋WRABS40M,一共兩顆,均攤發熱。據了解,這款軟橋通過較軟的恢復曲線,比較平滑的關斷特性,可以降低二極管結電容達到非常少的諧波振蕩產生的效果。


OR-1008光耦,橫跨在初級和次級之間,用于初級次級通信,反饋輸出電壓。


次級同步整流控制器,安森美NCP4306,支持最高1MHz開關頻率。


安森美 NCP4306 詳細資料。


恒泰科HGN070N12SL 次級同步整流MOS,NMOS,耐壓120V,DFN5X6封裝,底部大面積過孔散熱。


恒泰科HGN070N12SL資料信息。

了解到,恒泰柯MOS管此前已被belkin、RAVPower、京造、努比亞等品牌的數十款電源產品采用。


充電器采用二次降壓結構,其中USB-C1接口為一路輸出,USB-C2和USB-A兩個接口為共用一個降壓電路。兩路輸出均采用了智融SW3516主控芯片,這里這顆作為USB-C2和USB-A兩個接口的降壓控制和協議識別。


智融SW3516是一款高集成度的多快充協議雙口充電芯片,支持A+C口任意口快充輸出,支持雙口獨立限流。其集成了 5A 高效率同步降壓變換器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低壓直充等多種快充協議,CC/CV 模式,以及雙口管理邏輯。外圍只需少量的器件,即可組成完整的高性能多快充協議雙口充電解決方案。

通過拆解發現,SW3516還被愛否開物1A2C 65W PD氮化鎵充電器、畢亞茲65W 2C1A氮化鎵充電器、京造63W USB PD三口快充充電器、倍思18W USB PD雙口旅行適配器、iClever USB PD充電器等多款產品采用,此外智融的快充芯片還可用于USB PD快充移動電源、快充充等領域。


外掛兩顆MOS來自銳駿半導體,型號為RUH4040M2,NMOS,耐壓40V,用于為1A1C兩個接口輸出同步整流降壓。


Ruichips銳駿RUH4040M2詳細資料。

采用銳駿MOS的產品還有畢亞茲65W 2C1A氮化鎵充電器、京造63W USB PD三口快充充電器、倍思45W USB PD快充充電器( 1A1C)、倍思60W 2A1C USB PD快充充電器、愛否開物1A2C 65W PD氮化鎵充電器等。


另外一顆特寫。


VBUS開關管,型號RU30D20M2,雙NMOS,耐壓30V,來自Ruichips銳駿半導體,用于USB-C2和USB-A快充端口分配。


銳駿RU30D20M2詳細資料。


USB-C1接口一路同樣采用的是智融SW3516主控芯片。


另外也同樣外掛兩顆銳駿RUH4040M2 MOS。


無標芯片,信息不詳,推測用于多口輸出自動調節功率。


PCB板正面一覽,頂部覆蓋一塊黃銅散熱片,散熱片邊緣低壓側粘貼絕緣膠帶進行絕緣保護。


將散熱片拆掉,可以看到板子上元器件布局整齊有序,變壓器和電容等均打膠加固。


板子側面一覽,左側輸入端小板垂直焊接在主控PCB板上,中間是變壓器,右側是一顆固態電容。


兩顆黑色元器件分別是延時保險絲和NTC浪涌抑制電阻。


另一端三顆元器件分別是壓敏電阻、共模電感和安規X電容。


延時保險絲規格為3.15A 250V,來自東莞市誠潤電子科技有限公司。


NTC浪涌抑制電阻用于抑制上電浪涌電流。


安規X電容來自東莞市瓷谷電子科技有限公司,容量0.047μF。


共模電感雙線繞制,用于濾除EMI干擾。


壓敏電阻,10D471K,用于輸入過電壓防護。


變壓器使用膠帶包裹,頂部噴碼有信息,RM10磁芯。


板子另一側一覽,初級側還有四顆初級濾波電解電容、工字電感和滌綸電容,藍色Y電容橫跨在初級次級之間。


四顆初級濾波電解電容拆下后發現它們規格均為400V 27μF,四顆并聯總計108μF。


工字電感外套熱縮管保護。


2J222J滌綸電容,用于RCD吸收電路。


Y電容特寫,用于輸出抗干擾。


輸出端有兩顆降壓電感和三顆固態電容,三個母座均焊接在小PCB板上。


兩顆降壓電感均外套熱縮管和打膠固定。


三顆固態電容中一顆規格為25V 470μF,用于次級同步整流濾波。另外兩顆規格為25V 220μF,用于降壓輸出濾波,均來自福建云星電子有限公司?!癥X”牌固態電容專門針對USB PD快充設計,在105℃的工作環境下仍能保證2000小時的壽命,同時兼具耐高溫、耐大紋波、低ESR等特性。

采用云星固態電容的電源產品還有愛否開物1A2C 65W PD氮化鎵充電器、愛否開物F1多口USB PD充電器、倍思充電器移動電源二合一等。


USB母座特寫,均使用白色膠芯。


全部拆解完畢,來張全家福。

拆解總結

ROCK洛克這款65W氮化鎵充電器機身光滑潔白側身過渡圓潤,體積小巧攜帶方便。2C1A接口均支持QC2.0/3.0、AFC、FCP和SCP快充協議,兼容性很好。兩個C口還具備5/9/12/15/20V多個固定電壓檔位和PPS電壓檔位,檔位齊全。C1口最大65W輸出功率可以滿足大部分輕薄型筆記本電腦的的充電需求,即使在多口輸出時仍能保持45W的輸出功率,滿足多設備同時充電。

通過拆解發現,這款充電器的核心器件為英諾賽科的INN650D02氮化鎵功率開關管,高頻開關實現了高效率和低發熱,有助于實現產品的小體積。AC-DC部分采用安森美全套控制器,定壓輸出,DC-DC部分搭配兩顆智融SW3516控制器,支持功率智能分配并且集成度高。

充電器內部設計布局合理,元器件焊接整齊緊湊,輸入濾波采用四顆電解電容,輸出端采用福建云星電子三顆固態電容濾波,元器件之間硅膠加固,增強內部穩定性。
